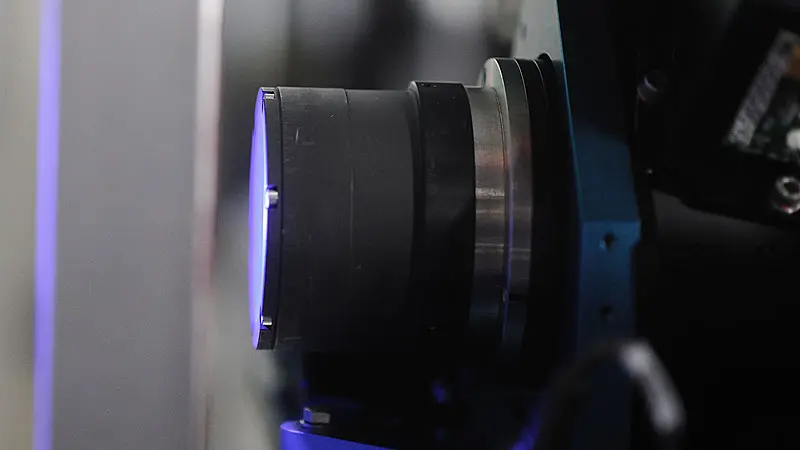

Jakość zastosowanego sprzętu optycznego ma pierwszorzędne znaczenie dla doskonałych wyników naświetlania.

Ponieważ kategorycznie odmawiamy kompromisu w tej dziedzinie, polegamy wyłącznie na wysokiej jakości „optyce ZEISS”.

Mocne strony optyki ZEISS: szybkie soczewki o wysokiej przepuszczalności światła, maksymalna stabilność i precyzja.

Silnik optyczny OE gwarantuje bezpośrednią ekspozycję przemysłową i jest dostępny w dwóch wersjach:

⦁ wersja 1 -1270 dpi i 1609 dpi

⦁ wersja 2 -2400 dpi i 3040 dpi

Decydującą zaletą jest to, że – nawet po wielu latach użytkowania i niezliczonych usługach czyszczenia i konserwacji – wybrana rozdzielczość pozostaje stabilna i niezmieniona!

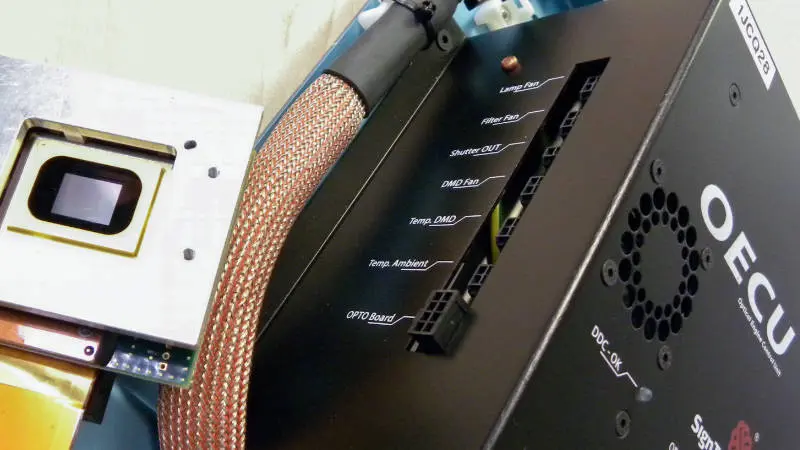

Rdzeniem nowej, czwartej generacji systemów bezpośredniej ekspozycji CtS opracowanych przez naszą firmę jest jednostka sterująca optycznego silnika (OECU – Optical Engine Controller Unit).

OECU jako centralna jednostka kontrolna łączy wszystkie procesy głowicy ekspozycji. Jednostka ta kontroluje nie tylko mikrolustro DMD najnowszej generacji, ale także wysokoprecyzyjne jednostki napędowe dla osi X i Z.

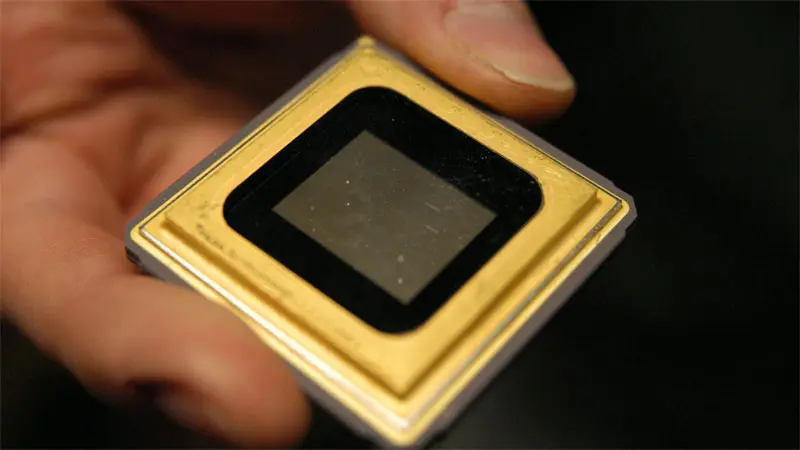

Technologia bezpośredniej ekspozycji SignTronics CtS opiera się na matrycy mikroluster opracowanej przez firmę Texas Instruments (DMD oznacza Digital Micro-mirror Device).

Jednostka sterująca OECU może sterować różnymi typami DMD (0.7 XGA 4100 / 0.95 1080p).

Zadanie źródła światła UV polega na pełnym spełnieniu określonych wymagań związanych z sitodrukiem. W praktyce oznacza to, że istotne jest uzyskanie znacznego źródła światła bezpośrednio na sicie, z jak najszerszym zakresem długości fali.

Od niedawna SignTronic oferuje nową, rewolucyjną i modułową technologię LED_Q4 / Gen. 6. Ten nowy standard oferuje maksymalną wydajność UV w połączeniu z dużą elastycznością i modułową konstrukcją. Można wyposażyć do 4 długości fal (365nm, 385nm, 395nm, 405nm). Chłodzenie wodne z agregatem chłodniczym, praca w trybie czuwania i maksymalna regulacja mocy w zakresie 10-100% są częścią nowej technologii LED_Q4.

W oparciu o MODULAR-CtS-CONCEPT SignTronic oferuje różne warianty źródeł światła UV:

• Specjalne lampy UV CPL SignTronic o dużej mocy zostały zaprojektowane z myślą o najwyższych wymaganiach (zakres długości fali od 350 nm do 420 nm, opcjonalnie do 525 nm).
• Kompaktowa koncepcja LED DUO / Gen. 4 z chłodzeniem wodnym. Stosowane są różne diody LED UV o długości fali 385 mm i 405 nm.

MODUŁOWY CtS CONCEPT oferuje każdemu klientowi najlepsze dla niego rozwiązanie.

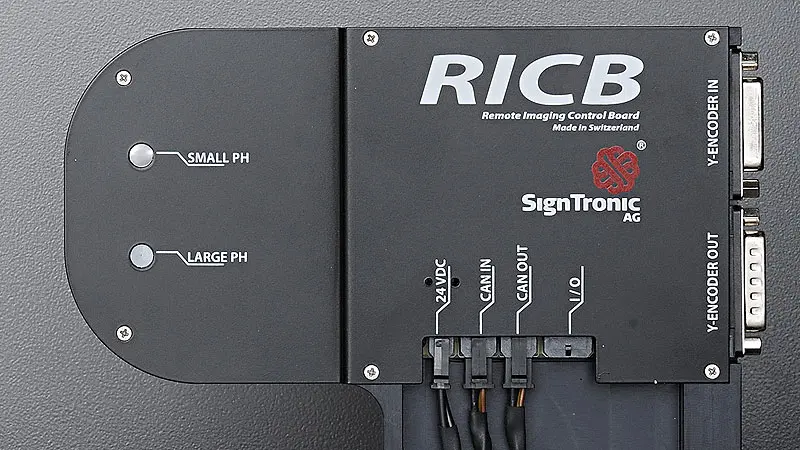

Płytka RICB (Remote Image Control Board) zapewnia łatwe monitorowanie i utrzymanie jakości naświetlania przez StencilMaster.

Mierzy się trzy obszary i w razie potrzeby ponownie dostosowuje:

• Sprawdzenie podstawowych ustawień mechanicznych głowicy ekspozycji, w tym pomiar autofokusa
• Pomiary światła na całej powierzchni ekspozycji DMD, z automatycznym przygotowaniem maski
• Pomiar światła z automatyczną ponowną regulacją pojemności i prędkości ekspozycji.

Broszura do pobrania

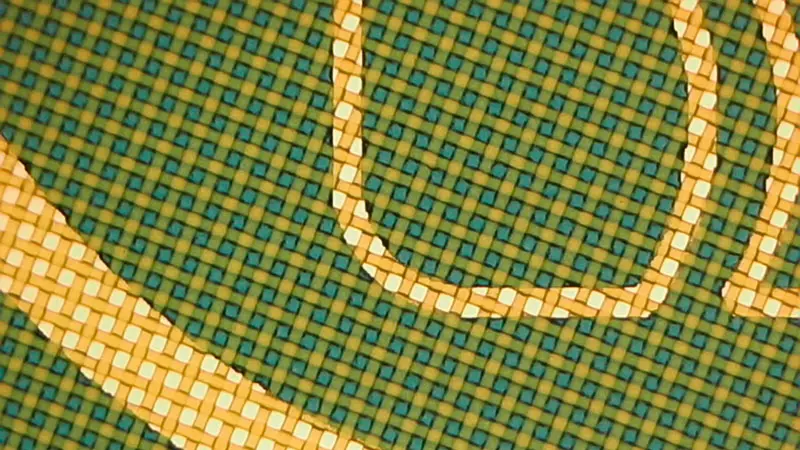

W zależności od planowanego rozmiaru i zastosowania, StencilMasters są dostępne w czterech różnych rozdzielczościach.

Standardowa rozdzielczość, niezależnie od wielkości sitodruku, wynosi 1270 dpi (rozmiar piksela 20 mikronów). Inne rozdzielczości są dostępne w wariantach:

⦁ 1609 dpi (rozmiar piksela 15,78 mikrona)

⦁ Wysoka rozdzielczość HR2 / 2400 dpi (10,58 mikrona)

⦁ Wysoka rozdzielczość HR3 / 3040 dpi (8,35 mikrona)

SignTronic gwarantuje, że określona rozdzielczość jest faktycznie zachowana zgodnie ze specyfikacją. Oznacza to, dla nowych maszyn, a nawet lata później – niezmienioną jakość oryginalnej rozdzielczości.

Bez przesunięcia lub pogorszenia rozdzielczości!

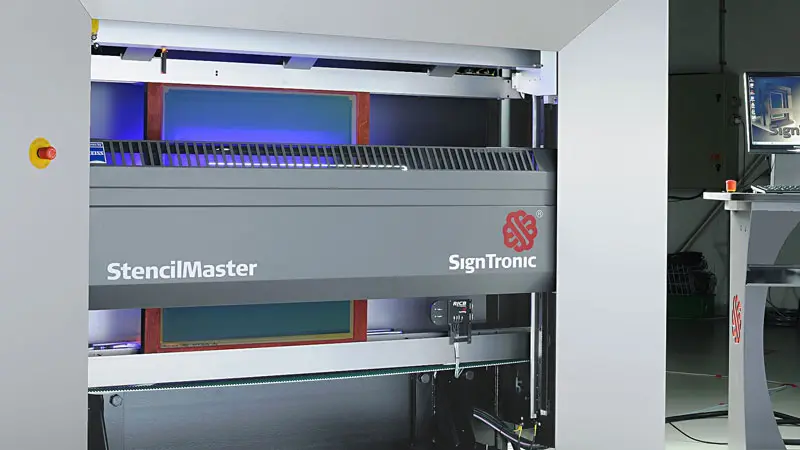

Podstawą wysokiej jakości bezpośredniej ekspozycji z najwyższą precyzją jest podstawowa konstrukcja wykonana z wysokiej jakości, litej stali.

Wieloosiowy system montowany jest na konstrukcji stalowej, napęd pneumatyczny zapewnia bezwibracyjną transmisję, a unikalny układ napędowy działa w kierunku poziomym. Pozwala to na dwukierunkową ekspozycję z najwyższą precyzją.

Gdzie światło uderza bezpośrednio, emulsja jest utwardzana. Format naświetlania powinien być wybrany większy niż format wydruku. Pozycja naświetlania oraz orientacja są dowolnie wybieralne.

Jakie informacje są ważne?

• Maksymalny format zewnętrznej ramy.
• Maksymalny format naświetlania.

Koszty naświetlania składają się z następujących elementów:

• Koszty źródła światła (lampa UV lub UV-LED)
• Zapobiegawcze i naprawcze konserwacje maszyny

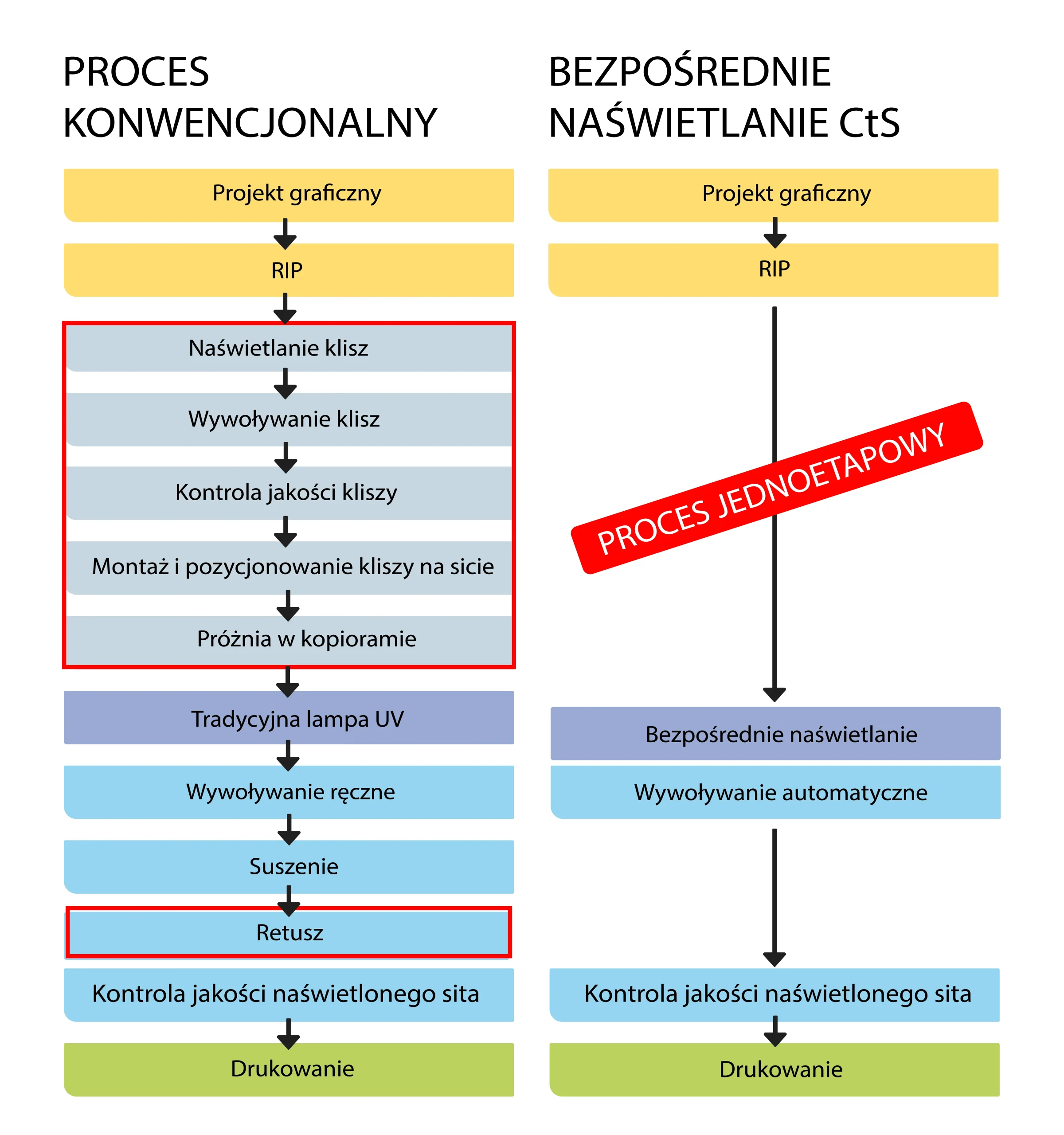

Koszty naświetlania bezpośredniego CtS są znacznie niższe niż w przypadku stosowania konwencjonalnej folii, ponieważ materiał ten jest raczej drogi i wymaga dużej liczby etapów procesu.

Bezpośrednie obrazowanie CtS stanowi skok technologiczny. Przepływy pracy i automatyzacja znacząco redukują obecne koszty.

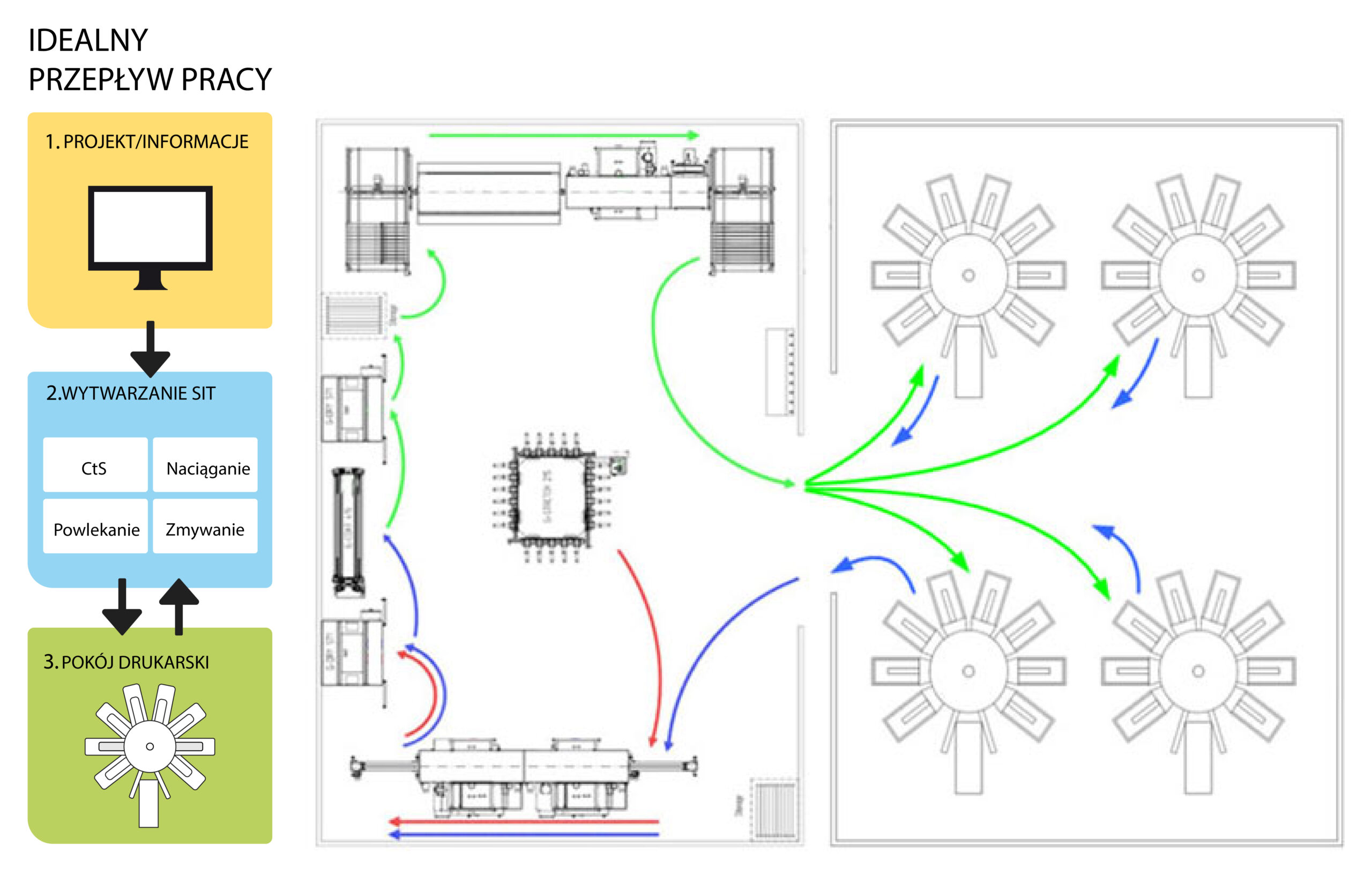

Kluczowe jest to, aby wszystkie zaangażowane działy – Grafika/RIP, dział matryc i szablonów oraz drukarnia – współpracowały ręka w rękę.

Obejrzyj film – Cyfrowe wytwarzanie sit
